擋煙垂壁是人防高層民用建筑的地下與大空間排煙系統中作煙區分隔的裝置。當消防控制中心發出火警信號或直接接受"煙感"信號后，置于吊頂上方的軟質擋煙垂壁迅速垂落至設定高度，形成煙區分隔。由排煙風機將高溫煙氣排出室外，為火警區人救生和疏散創造了環境和爭取了時間。

　1，擋煙垂壁技術資料收集

　　現場土建設計資料收集和土建結構尺寸測量。由于土建施工時可能會有一些變動，實際尺寸不一定都與設計圖紙符合。擋煙垂壁對土建結構相關的尺寸要求較高。所以在設計前必須到現場量測，取得一手資料數據。然后才能根據消防要求繪制切實可行的擋煙垂壁尺寸分布圖。對擋煙垂壁經過位置有風管水管并影響施工的要提出相關方案交與消防總承包方協調解決。

　　?2?.擋煙垂壁設計和施工方案確定

　?。ǘ┎牧霞皺C具準備

　　1?.擋煙垂壁主要材料質量檢查??

　?。?）金屬結構構件的材質是否符合設計要求，構件是否平直，加工尺寸、精度、孔洞位置是否滿足設計要求。要刷好道防銹漆，所有構件編號要標注明顯。

　　2?.擋煙垂壁主要施工機具檢查?

　?。?）各種電動和手動工具的性能檢查。?

　?。?）打吊的吊桿位置與設計位置偏差不應大于5cm。

　　3.擋煙垂壁搭腳手架?

　　由于施工程序中的不同需要，施工中搭建的腳手架需滿足不同的要求。?

　?。?）放線和打吊桿支架時，應搭建在擋煙垂壁的兩側，方便工人在不同位置進行焊接和安裝等作業因為腳手架是獨立支撐又高度較高所以要特別注意腳手架的支撐和穩固。?

　?。?）安裝擋煙垂壁時，應搭建在擋煙垂壁一側。在搭建和拆除腳手架時要格外小心，不能從高處向下拋扔鋼管和扣件，防止損壞地面

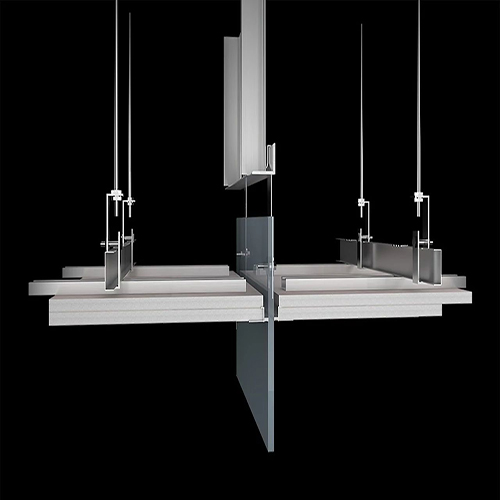

　　吊掛式擋煙垂壁安裝施工

　?。ㄒ唬鯚煷贡诜啪€定位?

　　（1）擋煙垂壁定位軸線的測量放線必須與主體結構的主軸線平行或垂直，以免擋煙垂壁施工和室內裝飾施工發生矛盾，造成陰陽角不方正和裝飾面不平行等缺陷。?

　?。?）要使用高精度的激光水準儀、經緯儀，配合用標準鋼卷尺、重錘、水平尺等復核。以確保擋煙垂壁的垂直精度。要求上、下中心線偏差小于?1~?2mm。

　?。ǘ鯚煷贡谏喜康鯒U安裝?

　　1、注意檢查絲桿和金屬膨脹管的牢固，選用的絲桿和金屬膨脹管質量要可靠，打孔位置不宜靠近鋼筋混凝土構件的邊緣，鉆孔孔徑和深度要符合金屬膨脹管廠家的技術規定，孔內灰渣要清吹干凈。

　　2、每個絲桿安裝位置和高度都應嚴格按照放線定位和設計圖紙要求進行。最主要的是絲桿的中心線必須與鋁合金構件中心線相一致，并且橢圓螺孔中心要與設計的吊桿螺栓位置一致。?

　　3、所有絲桿安裝完畢后，應進行隱蔽工程質量驗收，請監理工程師驗收簽字，驗收合格后再涂刷防銹漆。
